SLG 620 pistolet lakierniczy ręczny STARTINGLINE DeVilbiss


SLG 620 pistolet ręczny Devilbiss

Ekonomiczny i markowy produkt firmy Devilbiss gwarantujący wieloletnie bezawaryjne użytkowanie.


Pistolet SLG DEVILBISS posiada bardzo niskie zapotrzebowanie na powietrze, tylko 250 l/min przy ciśnieniu roboczym 2,5 bar, tzn. że poprawna atomizacja materiału jest możliwa przy współpracy z niewielką sprężarką. Pistolet średniociśnieniowy Devilbiss SLG-620 DEVILBISS polecany głównie do aplikacji lakierów nawierzchniowych bezbarwnych, solidowych a także do podkładów gruntów itp.
Ciśnienie robocze: 2,5 bar
Zużycie powietrza : 250 l./min


Pistolet wyposażony jest w trzy bezstopniowe regulacje:

- materiał, lakier
- kształt strumienia
- ciśnienie powietrza


Specyfikacja pistoletu SLG 620


Zużycie powietrza 250 l/min (9.4 cfm)
Wejście: ¼ Uniwersalne
Korpus: aluminium (Anodowane)
Zalecane ciśnienie wejściowe: 2,5 bar
Kubek(zbiornik) 550 ml

slg 620 devilbissSLG 620 DEVILBISS

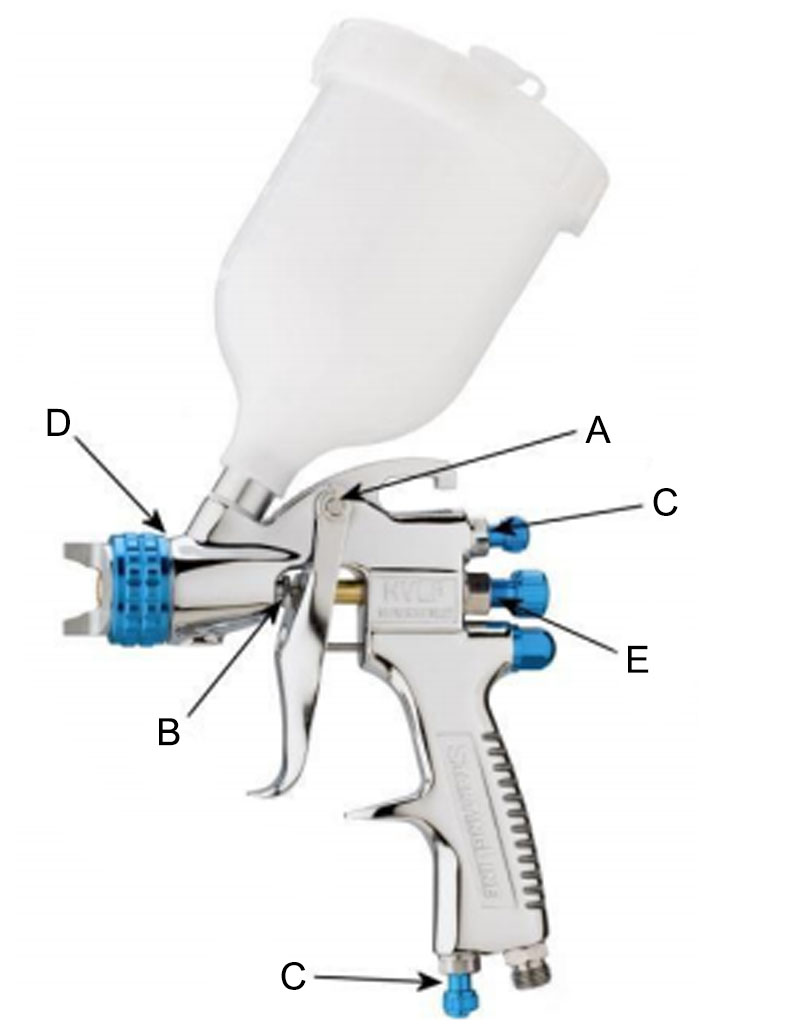

A. Punkty spustu, B. Dławnica, C. Regulacja zaworów, D. Gwint przegrody/nakrętki powietrznej, E. Pokrętło i sprężyna regulacji igły (pokrętło wewnętrzne)

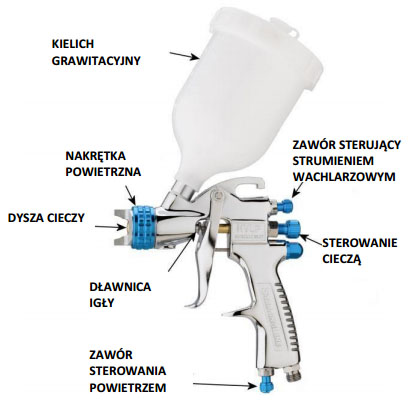

NR CZĘŚCI OPIS
SLG-110-1318 NAKRĘTKA POWIETRZNA, dla 1.3 i 1.8
SLG-110-25 NAKRĘTKA POWIETRZNA, dla 2.5
SLG-210-XX KOŃCÓWKA CIECZY, 1.3, 1.8 lub 2.5
SLG-310-XX IGŁA, 1.3, 1.8 lub 2.5
SLG-40 DŁAWNICA IGŁY
SLG-401 STEROWANIE WENTYLATOREM
SLG-402 ZAWÓR REGULACJI POWIETRZA
SLG-450 KIELICH I POKRYWA GRAWITACYJNA


Instrukcje regulacji dławnicy


Przed rozpoczęciem użytkowania tego pistoletu do natryskiwania należy wyregulować nakrętkę dławnicową w następujący sposób;
1. Dokręcić nakrętkę dławnicową do chwili, w której igła cieczy zacznie się zakleszczać w dławnicy.
2. Odkręcić nakrętkę dławnicową do chwili, aż igła cieczy zacznie się swobodnie poruszać. Nakrętka dławnicowa została celowo pozostawiona luźna, aby dławnica z PTFE nie "stężała" przed rozpoczęciem korzystania z pistoletu do natryskiwania. Umożliwi to pełne wykorzystanie dławnicy.


Eksploatacja pistoletu SLG 620 DEVILBISS


1. Natryskiwanie próbne obszaru Obrócić pokrętło regulacji igły cieczy w lewo do momentu uzyskania pełnego pokrycia.
2. Gdy powłoka jest zbyt piaskowa i sucha, przepływ materiału może być zbyt niski dla stosowanego powietrza atomizacji. Obrócić pokrętło regulacji igły cieczy w lewo (na zewnątrz), aby zwiększyć przepływ cieczy.
3. Gdy powłoka ścieka, oznacza to przepływ zbyt dużej ilości materiału dla stosowanego ciśnienia powietrza atomizacji. Obrócić pokrętło regulacji igły cieczy w prawo (do wewnątrz), aby zmniejszyć przepływ cieczy.
4. Szerokość wzoru można regulować obracając element sterujący strumieniem wachlarzowym w prawo (do wewnątrz), aby zmniejszyć jego szerokość, lub w lewo, aby zwiększyć jego szerokość.
5. Ustawić ciśnienie powietrza wlotowego, aby zapewnić równomierną dyspersję rozpylonej farby we wzorze. Ciśnienie powietrza należy utrzymać jak najmniejsze, aby zminimalizować odbicia i nadmierne natryskiwanie. Nadmierne ciśnienie spowoduje rozdzielenie wzorów natryskiwania. Nieodpowiednie ciśnienie spowoduje powstanie wzorów z intensywnym środkiem i słabe rozpylanie.

Czyszczenie pistoletu SLG 620 DEVILBISS

1. Dla celów rutynowego czyszczenia nie ma konieczności zdejmowania kielicha z pistoletu. Zdjąć pokrywę i prawidłowo usunąć nadmiar farby. Wlać niewielką ilość rozpuszczalnika do czyszczenia. Ilość jest uzależniona od poszczególnych powłok i rozpuszczalników. Ponownie zamontować pokrywę. Wstrząsnąć, aby przemyć powierzchnie wewnętrzne. Nacisnąć spust, aby przepuścić nieco rozpuszczalnika przez pistolet Zdjąć pokrywę i wylać brudny rozpuszczalnik. Dodać niewielką ilość czystego rozpuszczalnika i powtórzyć procedurę. Przetrzeć wnętrze pokrywy miękką szmatką i czystym rozpuszczalnikiem.
2. W przypadku, gdy w dolnej części wylotu dzwonu zastosowano filtr, należy go wyjąć i wyczyścić w tym momencie.
3. Aby wyczyścić nakrętkę powietrzną i końcówkę cieczy, wyszczotkować wnętrze za pomocą sztywnej szczotki szczecinowej. W razie konieczności wyczyszczenia otworów nakrętki należy użyć źdźbła szczotki lub wykałaczkę, jeżeli to możliwe. W przypadku użycia drutu lub twardego elementu należy zachować bardzo dużą ostrożność, aby nie dopuścić do porysowania lubzadrapania otworów, co może spowodować zaburzeniewzoru natryskiwania.
4. Aby wyczyścić kanały cieczy należy usunąć nadmiar materiału, a następnie przepłukać odpowiednim rozpuszczalnikiem. Wytrzeć zewnętrzną cześć pistoletu szmatką nasączoną rozpuszczalnikiem. Nigdy nie zanurzać całkowicie w rozpuszczalniku, ponieważ ma to szkodliwy wpływ na smary i dławnice.

Smarowanie pistoletu do natryskiwania

1. Nałożyć kroplę smaru do smarowania pistoletu GL-1 na trzpień spustu pistoletu oraz na trzon zaworu powietrza. Trzon igły cieczy w miejscu, w którym wchodzi do nakrętki dławnicy, musi być również naoliwiony. Dławnica igły cieczy musi być utrzymywana w stanie suchym i giętkim poprzez okresowe smarowanie.
2. Upewnić się, że gwint przegrody i pierścienia ustalającego są czyste i nie zawierają ciał obcych. Przed zamontowaniem pierścienia ustalającego do przegrody należy dokładnie wyczyścić gwinty, a następnie nałożyć dwie krople GL-1 do pistoletu do natryskiwania na gwinty.
3. Sprężynę igły cieczy i sprężynę zaworu powietrza należy pokryć lekkim smarem upewniając się, że nadmiar smaru nie zatka kanałów powietrza. Dla uzyskania jak najlepszych rezultatów należy codziennie smarować wskazane punkty.

SLG 620 devilbiss pistolet lakierniczy
