DEVILBISS SERIA AG-360 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Profesjonalne urządzenia do uniwersalnych zastosowań przemysłowych |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wykorzystując uznaną na rynku technologię niskociśnieniowej powietrznej atomizacji firmy DeVilbiss, pistolet automatyczny serii AG-360 został opracowany pod kątem uzyskania najwyższej jakości wykończenia powierzchni, mechanicznej wytrzymałości i możliwie najefektywniejszego wykorzystania rozpylanego materiału dzięki wysokiemu transferowi naniesienia. Automatyczny pistolet serii AG-360 firmy DeVilbiss dostępny jest w wielu wariantach stanowiących o uniwersalności w odniesieniu praktycznie do wszystkich możliwych aplikacji. Zaprojektowane, aby pracować w ciężkich warunkach nowoczesnego przemysłu, pistolety zapewniają maksymalną efektywność przy minimalnych przestojach. Wariant AG-361 to niskokosztowy wydajny pistolet z maksymalną kontrolą parametrów pracy i łatwością obsługi. Dostępny jest w dwóch modelach – AG-361 do przemysłu ogólnego i AG-361E do nanoszenia materiałów ceramicznych. Wariant AG-362 jest bardziej elastyczny pod kątem obsługi – AG-362 przemysł ogólny i AG-362P w szczególności przemysł opakowań szklanych i kosmetyków. Wariant AG-362 posiada dwie opcje podstaw montażowych umożliwiających różne sposoby podłączenia zasilania powietrze/materiał jak i samego mocowania na ramieniu manipulatora. Wariant AG-360C mocowany za pomocą szybkozłącza (dźwignia) i AG-360S mocowanie skręcane śrubowe to najmniejszy kompaktowy gabaryt wraz z wieloma opcjami montażu na manipulatorze. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nowoczesna gama głowic rozpylających Konwencjonalnych, HVLP i Trans-Tech (Compliant) to wybór w kierunku wysokiego transferu, silnej atomizacji i wymagających aplikacji. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - Prosta konstrukcja i łatwa obsługa – minimalna ilość przestoi eksploatacyjnych. - Kanały materiałowe ze stali nierdzewnej – aplikacje dla materiałów wodnych i rozpuszczalnikowych. - Szybko rozłączalne podstawy montażowe zapewniają sprawne i proste serwisowanie. - Kompaktowa budowa i niewielka waga ułatwiają montaż i ustawienia pozycji. - Wiele opcji i konfiguracji dla wszystkich praktycznie zastosowań w przemyśle. - Niezależne sterowanie szerokością strumienia, atomizacją i załączaniem –najbardziej wymagające aplikacje w układach robotyki i automatyki. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zaprojektowany przy tych samych założeniach technicznych jak pistolet automatyczny AG-361 ale dodatkowo posiada podstawę do szybkiego demontażu. Rozwiązanie to umożliwia szybki oraz łatwy demontaż pistoletu w celu dokonania konserwacji, czyszczenia lub całkowitej wymiany bez zmiany pozycji ustawień. Po ponownym przyłączeniu dopływu materiału oraz powietrza, pistolet jest natychmiast w poprawnej pozycji, gotowy do pracy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępne są dwa rodzaje podstaw montażowych: • Podstawa z szybkozłączem pozwala na szybki demontaż lub wymianę pistoletu podczas procesu produkcji • Podstawa montażowa skręcana za pomocą śruby z ciśnieniem pozw alający m na zamontowanie pistoletu automatycznego Air Assisted Airless A-363. Wystarczy zmienić pistolet, pompę i można malować! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typowe zastosowania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - Farby i materiały wodne i rozpuszczalnikowe - Przemysł drzewny – bejce, grunty i nawierzchnie - Kleje - Materiały ceramiczne, emalie i szkliwa - Epoksydy i poliuretany - Materiały utwardzane naturalnie, termicznie i 2K - Materiały utwardzane UV |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typowe mocowanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - Maszyny obrotowe i karuzelowe - Manipulatory - Roboty - Stojaki/mocowanie stacjonarne |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

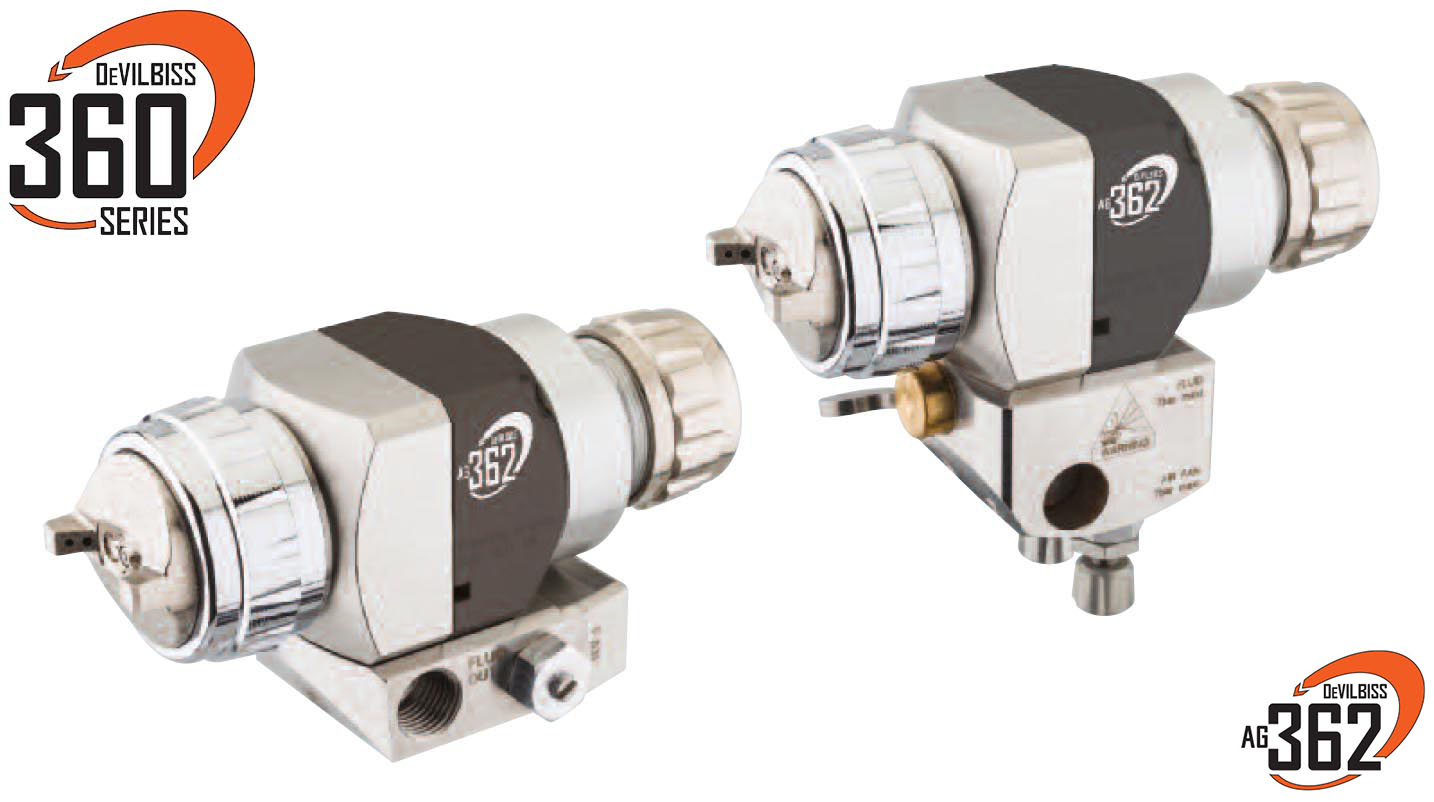

AG-362 pistolet do przemysłu ogólnego. Pistolet do powłok. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zaprojektowany przy tych samych założeniach technicznych jak pistolety AG-361 posiada dodatkowo podstawę do szybkiego montażu/demontażu. Rozwiązanie z podstawą umożliwia szybkie zdejmowanie pistoletu w celu dokonania serwisu, czyszczenia czy też całkowitej wymiany pistoletu. Po zamontowaniu na podstawie pistolet jest natychmiastowo gotowy do pracy. Dostępne są dwa rodzaje podstaw montażowych: - Podstawa z szybkozłączem (dźwignia) pozwala na natychmiastowy demontaż lub wymianę pistoletu podczas procesu produkcji. - Podstawa montażowa skręcana z pistoletem za pomocą śruby poza mocowaniem pistoletu niskociśnieniowego umożliwia instalację pistoletu Air Assisted Airless model A-363. Wystarczy jedynie podmienić pistolet przełączyć zasilanie materiału na pompę hydrodynamiczną i można malować! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AG362 - U - TE10 - 085N - S | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AG-361 format numerów zamówienia Opcje głowic i dysz podane w tabelach |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

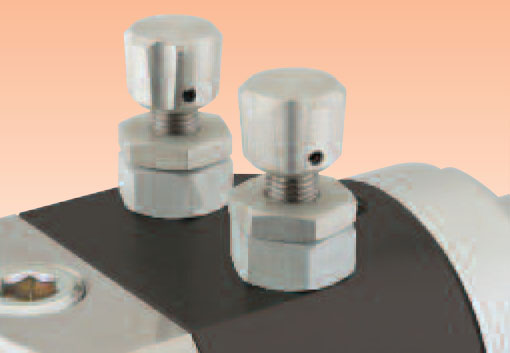

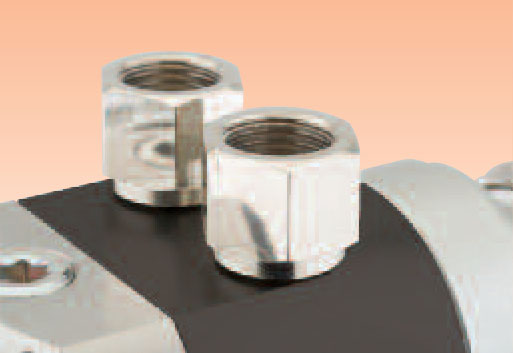

| TE10 - głowica rozpylająca [C] konwencjonalna [HV] HVLP [TE] Trans Tech/Compliant U - kanały materiałowe jedno wejście końcowe U Recyrkulacja 085N- dysza materiałowa - rozmiar & wykonanie S - typ podstawy [G] jedynie pistolet [C] dźwignia [S] śrubowa – końcowe zasilanie [T] śrubowa – recyrkulacja |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

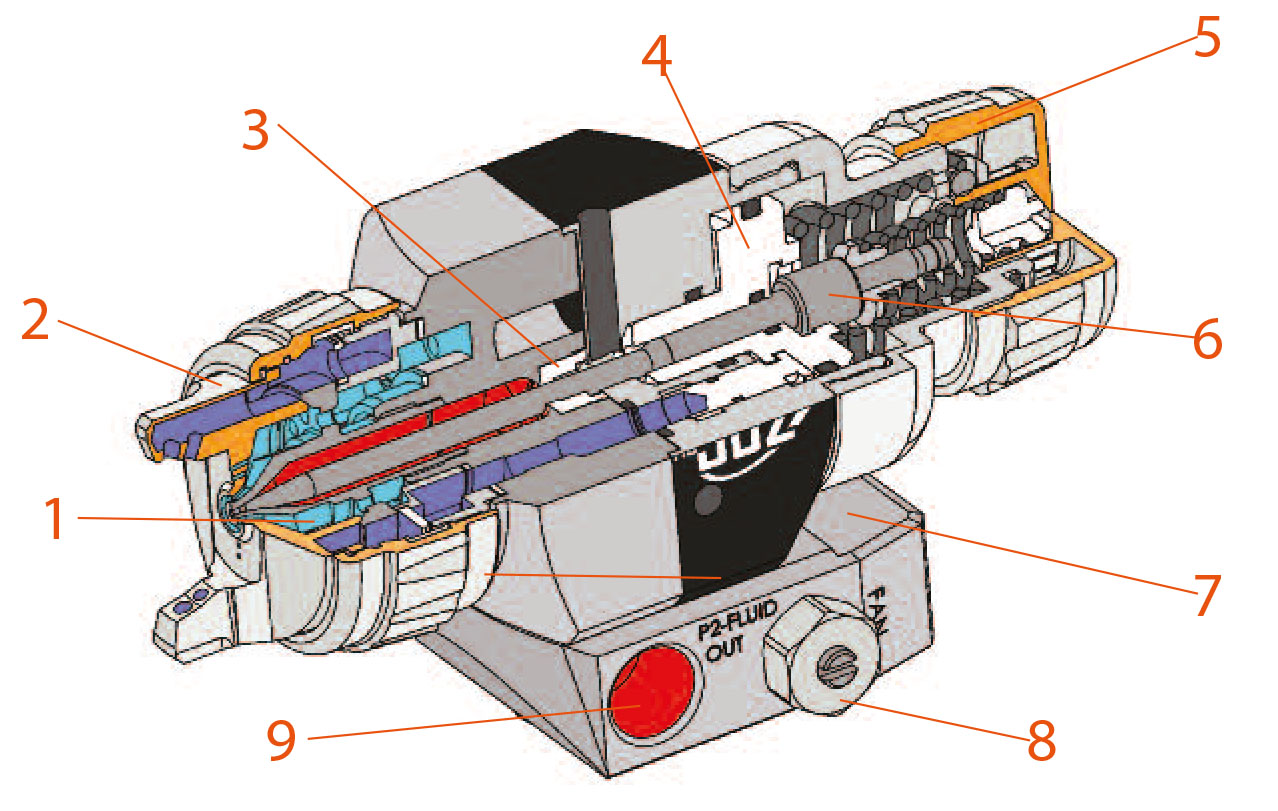

| AG-362 pistolet z podstawą montażową | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 Dysza materiałowa 2 Głowica rozpylająca 3 Uszczelnienie iglicy 4 Tłok sterowania 5 Pokrętło regulacji materiałul 6 Iglica 7 Podstawa montażowa 8 Zawór powietrza (jeden z dwóch) 9 Wejście materiału |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Skonfiguruj… |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Głowice i dysze materiałowe opcja pistoletu AG-362i | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Powyższe głowice współpracują z dyszami PROC-215-XX gdzie XX rozmiar dyszy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Powyższe głowice współpracują z dyszami PRO-205-XX gdzie XX rozmiar dyszy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S = dla tych rozmiarów iglica i dysza wykonanie z wysokogatunkowej stali nierdzewnej N = dla tych rozmiarów iglica i dysza wykonanie z utwardzanej stali |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Skonfiguruj… | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

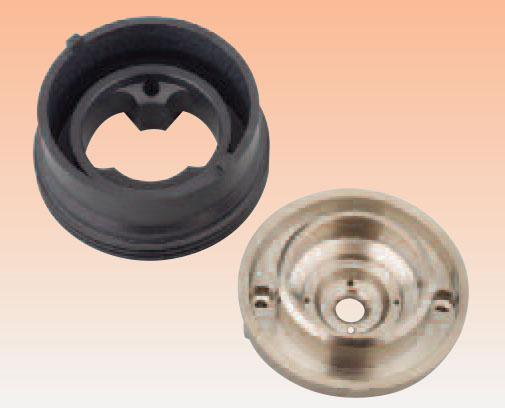

| Wszystkie pistolety AG-361 w standardzie umożliwiają swobodne ustawienie kąta pracy głowicy. W opcji możliwe jest domówienie pierścienia indeksującego obrót głowicy co 90°. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AG-362P pistolet z małą, wyjmowaną głowicą i podstawą montażową. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

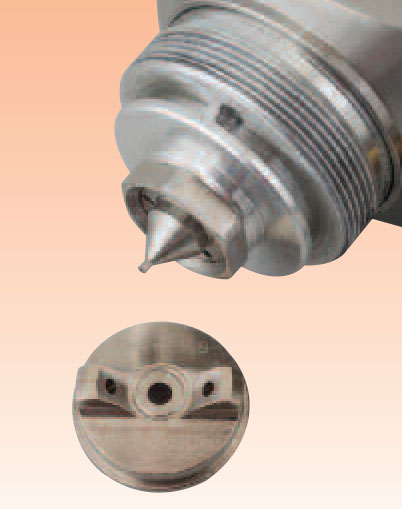

| AG-362P wersja z małą głowicą | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zmodyfikowany pistolet na podstawie do precyzyjnych natrysków w przemyśle opakowań szklanych i kosmetycznym. Pistolet wykorzystuje małe precyzyjne głowice rozpylające i dysze materiałowe specjalnie zaprojektowane do tych zastosowań. Dodatkowo do bardzo dokładnego dozowania materiału pistolet wyposażony jest w pokrętło mikrometryczne regulacji skoku iglicy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Skonfiguruj… | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

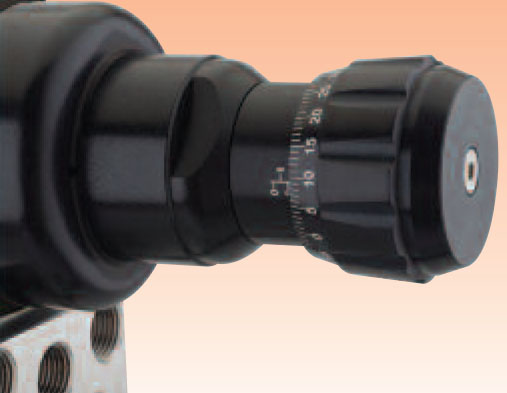

| Pokrętło mikrometryczne regulacji skoku iglicy standardowo wchodzi w skład pistoletu AG-361P. Jako opcja może być zamontowane do każdego pistoletu DeVilbiss AG-361 i AG-362. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AG362P - U - 90HV - 085 - S | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AG-361 format numerów zamówienia Opcje głowic i dysz podane w tabelach |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90HV - głowica rozpylająca [C] konwencjonalna [HV] HVLP [TE] Trans Tech/Compliant U - kanały materiałowe jedno wejście końcowe U Recyrkulacja 085 - dysza materiałowa - rozmiar & wykonanie S - typ podstawy [G] jedynie pistolet [C] dźwignia [S] śrubowa – końcowe zasilanie [T] śrubowa – recyrkulacja |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AG-361P format numerów zamówienia opcje głowic i dysz podane w tabelach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

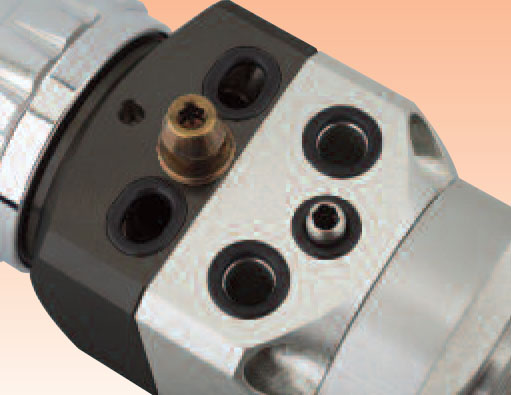

| Uszczelnienia podstawy montażowej wykonane z PTFE odpornego na typowe materiały rozpuszczalnikowe jak Aceton & MEK. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Głowice i dysze materiałowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S = dla tych rozmiarów iglica i dysza wykonanie z wysokogatunkowej stali nierdzewnej Powyższa głowica współpracuje z dyszami CV-30-X gdzie X rozmiar dyszy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AG-362 pistolet z podstawą montażową – cechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Do dyspozycji mamy dwa warianty podstaw montażowych dla pistoletów AG-362 – z szybkozłączem (dźwignia) i skręcane złączem śrubowym. Podstawa z szybkozłączem umożliwia natychmiastowe rozłączenie korpusu od podstawy i posiada otwór na trzpień montażowy o średnicy 12,7mm. Podstawa skręcana charakteryzuje się małymi wymiarami opracowana pod kątem ograniczonego miejsca montażu i szerokiej gamy specjalistycznych mocowań do maszyn. Jednakże podstawa skręcana posiada dodatkowo funkcję podstawy dla pistoletu automatycznego Air Assisted Airless AG-363. Dla użytkowników wykorzystujących różne technologie aplikacji i materiały pozwala na swobodną podmianę pistoletów w zależności od potrzeb produkcyjnych. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AG-362 ze skręcaną podstawą – opcje | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Opracowana dla potrzeb różnych typów mocowań maszynowych, podstawa skręcana może być dostarczona z czterema różnymi wariantami mocowań (poniżej). Dodatkowe akcesoria montażowe są mocowane do podstawy za pomocą śrub 2 x M5 i 2 x M4 (rysunek dokładnego usytuowania dostępny na żądanie). Dają one możliwość montażu pistoletu do maszyn w różnych wymaganych typach mocowań i położeniu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AG-362 opcje podłączania zasilania materiałowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W zależności od wybranego rodzaju podstawy montażowej (z dźwignią lub skręcaną) mamy do dyspozycji różne konfiguracje realizowania zasilania w materiał. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Opcja 1 - Otwór na trzpień 12,7mm Opcja 2 - Trzpień montażowy 12,7mm x 60mm długi Opcja 3 - Trzpień montażowy pionowy 90º 12,7mm x 60mm długi Opcja 4 - Mocowanie na krążkach do obracania pozycji pistoletu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specyfikacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AG-361 montaż bezpośredni. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

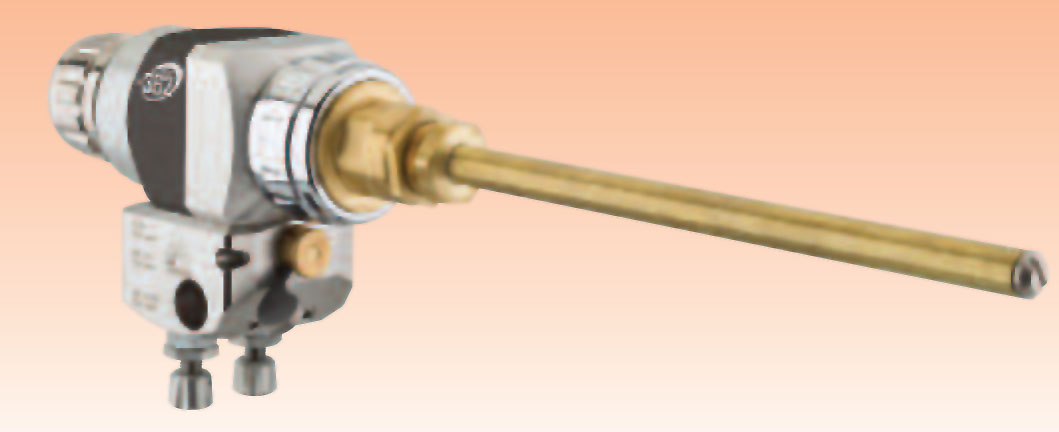

| Gama przedłużek dostępna dla pistoletów AG-360 I PRO Lite | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tabela głowic serii 360 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Uwaga: HV30 (HVLP) pracuje z ciśnieniem 0,7 bar (10psi) wewnątrz głowic. Wszystkie podane informacje mogą się różnić w rzeczywistości w zależności od parametrów farby/materiału i zastosowanych ciśnień pracy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
