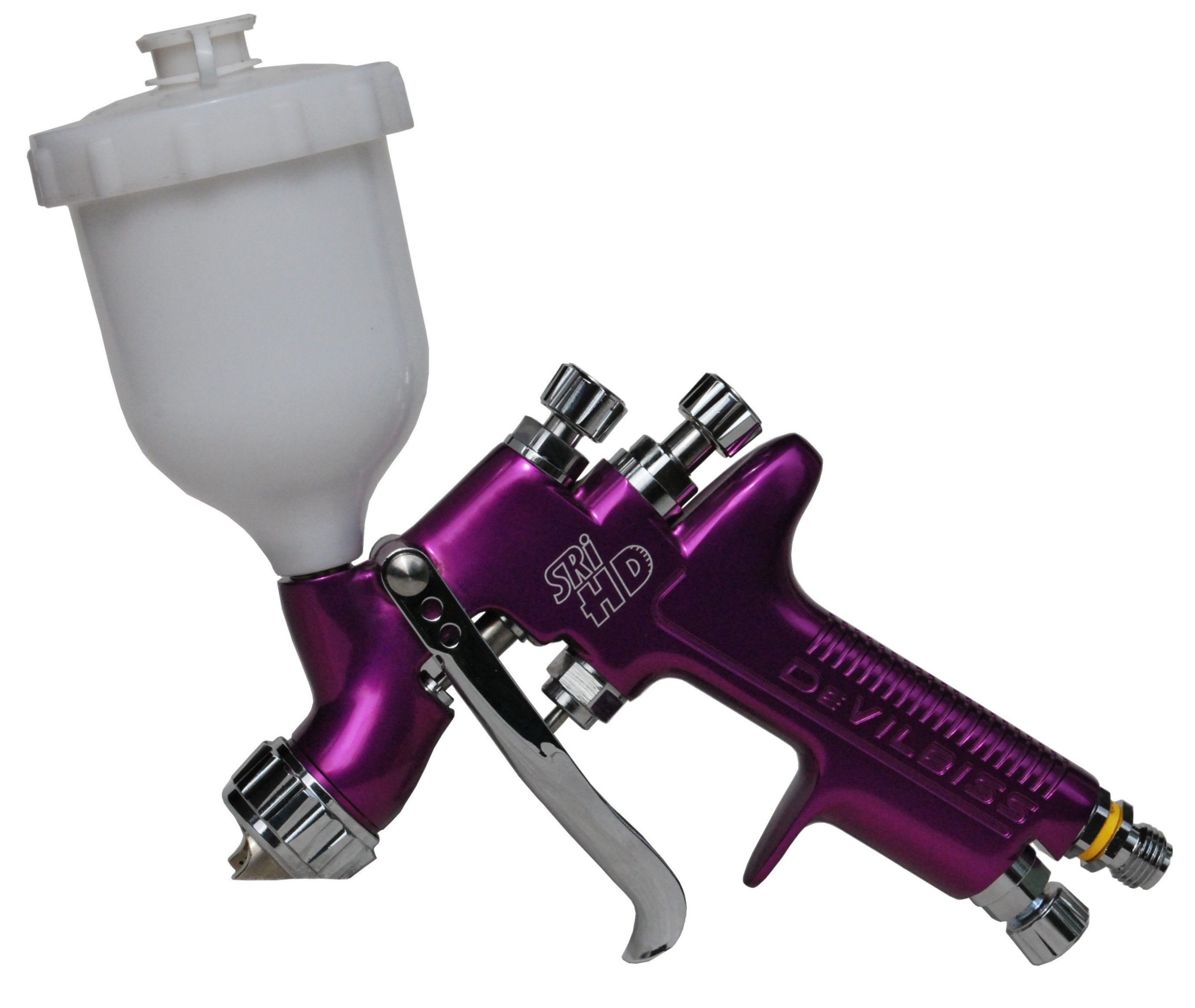

SRI HD Pistolet lakierniczy ręczny DeVilbiss |
| |
 |
| |
| Specyfikacja |
| |
| Ciśnienie wejściowe powietrza |
ok. 2.0 bar (29psi) |
| Zużycie powietrza |
ok. 100 l/min (3,6 cfm) |
| Przyłącze powietrza |
Uniwersalne ¼" |
| Pojemność zbiornika |
125 ml |
| Waga (pistolet ze zbiornikiem) |
ok. 380 g |
| Głowica i pierścień przytrzymujący |
Wykonane ze stopu miedzi |
| Dysza |
Wykonana ze stali szlachetnej nierdzewnej |
| Iglica |
Wykonana ze stali szlachetnej nierdzewnej |
|
| |
DeVilbiss SRI HD jest produktem profesjonalnym, przeznaczonym do natryskiwania wysokowydajną techniką rozpylania niskociśnieniowego (HVLP) lub techniką Trans-Tech, zgodną z wytycznymi EPA. Wykorzystanie techniki HVLP zmniejsza przetrysk (overspray) i ogranicza ciśnienie na głowicy rozpylającej do 0,7 bar (10 funtów na cal kwadratowy). Technika Trans-Tech® jest zgodna z wytycznymi EPA, dzięki uzyskaniu współczynnika sprawności nakładania powłoki lakierniczej powyżej 65%.
|
| |
| WAŻNE: Pistolety te są przystosowane do pracy zarówno z materiałami powłokowymi na bazie wody, jak i rozcieńczalnikowymi. Pistolety te nie są przeznaczone do stosowania z materiałami bardzo agresywnymi korozyjnie ani ściernymi, a w przypadku ich eksploatowania w takim właśnie celu należy oczekiwać, że wzrosną zarówno potrzeby w zakresie ich konserwacji, jak i wymiany części. W przypadku jakichkolwiek wątpliwości co do odpowiedniości stosowania pistoletu z konkretnym materiałem należy zasięgnąć opinii właściwego dystrybutora produktów firmy DeVilbiss lub skontaktować się bezpośrednio z firmą. |
| |
| WSKAZÓWKA: Pistoletu tego nie można używać z rozcieńczalnikami z chlorowcowanych węglowodorów ani takimi środkami czyszczącymi, jak 1,1,1-trójchloroetan czy też chlorek metylenu. Wymienione rozcieńczalniki mogą wchodzić w reakcję z aluminiowymi elementami wykorzystanymi do konstrukcji pistoletu i kubka. Reakcja taka może przebiegać gwałtownie i doprowadzić do eksplozji urządzeń. |
| |
| DEVILBISS SRI HD |
Idealny do patynowania i cieniowania, w pełni funkcjonalny, malutki do prac miejscowych, praktyczny w
zastosowaniu w przemyśle drzewnym.
Dysze (mm) 0.8, 1.0, 1.2, 1.4
Głowice HS1 HVLP, TS1, RS1 Trans·Tech |
| |

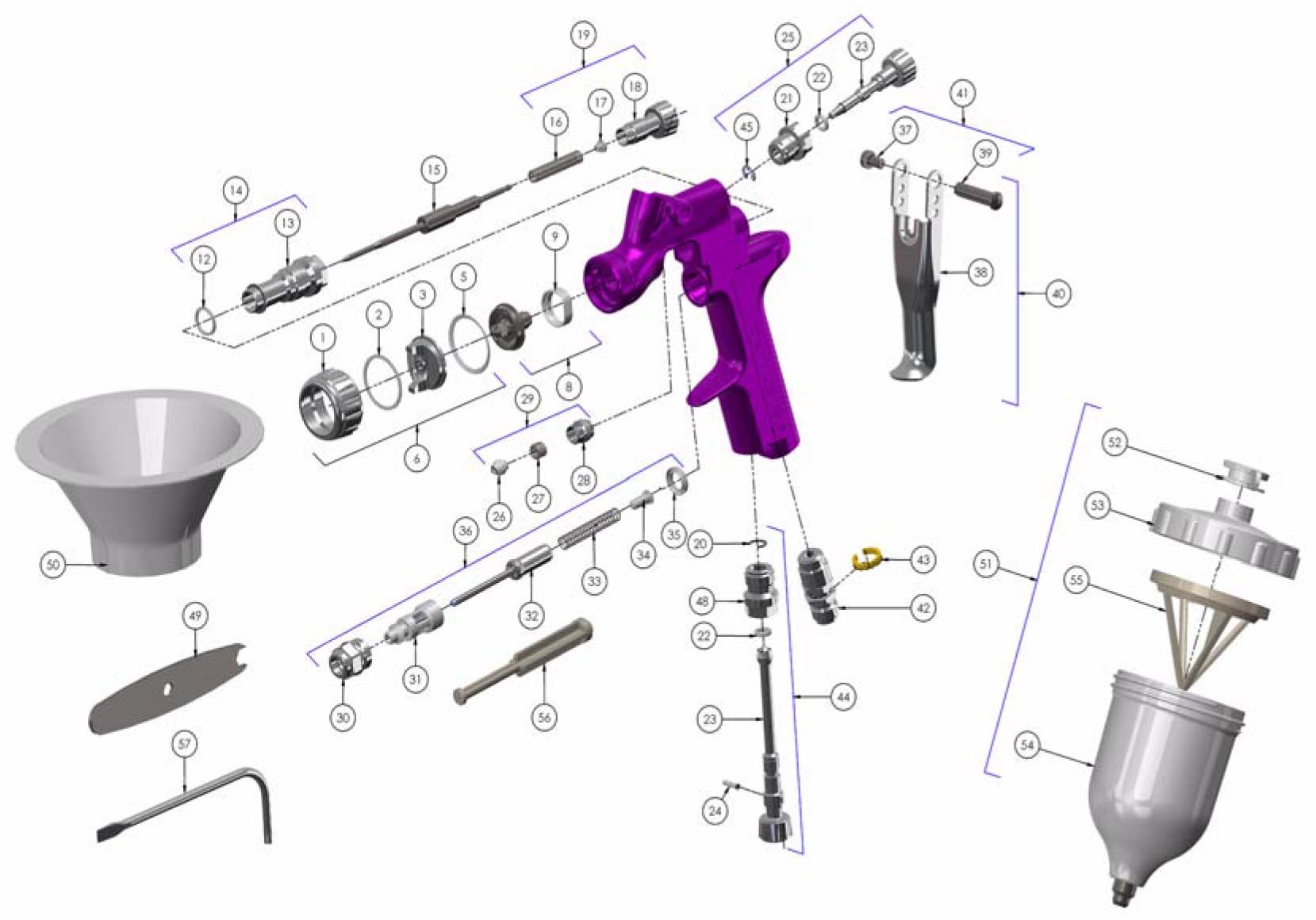

Części do pistoletu SRi HD Gravity Spray Gun (HVLP or Trans-Tech) |
| |
 |
| |
| Ref. |
Part no. |
Description |
| 1 |
|
Air cap retaining ring |
| 2 |
|
Slip ring |
| 3 |
|
Air cap |
| 5 |
|
Retaining ring seal |
| 6 |
|
Air cap and ring (see table) |
| 8 |
SRIPRO-200-..-K |
Fluid nozzle (see table) |
| 9 |
SRIPRO-2-K5 |
Separator |
| 12* |
|
Body bushing seal |
| 13 |
|
Body bushing |
| 14 |
SN-6-K |
Body bushing & seal |
| 15 |
SRIPRO-300-..-K |
Fluid needle (see table) |
| 16* |
|
Needle spring |
| 17* |
|
Needle spring pad |
| 18 |
|
Fluid adjusting knob |
| 19 |
PRO-3-K |
Fluid adjusting knob, spring & pad kit |
| 20* |
|
Retaining Clip |
| 21 |
|
Spreader valve body |
| 22* |
|
Spreader valve seal |
| 23 |
|
Spreader valve adjusting adjusting knob |
| 24* |
|
Spreader valve pin |
| 25 |
SRIPRO-401-K |
Spreader valve assembly |
| 26* |
|
Needle packing |
| 27* |
|
Packing spring |
| 28 |
|
Packing nut |
| 29 |
SN-404-K |
Packing spring & packing nut kit |
| 30 |
|
Air valve body |
| 31 |
|
Air valve cage |
| 32 |
|
Air valve poppet |
| 33 |
|
Air valve spring |
| Ref. |
Part no. |
Description |
| 34 |
|
Air valve spring pad |
| 35 |
SN-34-K5 |
Air valve seal |
| 36 |
SN-402-K |
Air valve assembly |
| 37* |
|
Trigger stud screw (T20 torx) |
| 38 |
|
Trigger |
| 39* |
|
Trigger stud |
| 40 |
SN-42-K |
Trigger stud and screw set |
| 41 |
SN-405-K5 |
Stud and screw set |
| 42 |
SN-40-K |
Air inlet |
| 43 |
SN-26-K4 |
Colour ID ring kit (4 colours) |
| 44 |
PRO-404-K |
Airflow valve |
| 45 |
|
Circlip |
| 49 |
SRI-50-K2 |
Spanner kit of 2 |
| 50 |
SRI-51-K12 |
Funnel kit of 12 |
| 51 |
SRI-510 |
Gravity cup kit |
| 52 |
GFC-2-K5 |
Drip check lid (kit of 5) |
| 53 |
|
Gravity cup lid |
| 54 |
|
Gravity cup |
| 55 |
SRI-42-K3 |
Filter |
| 56 |
|
Air valve service kit |
| 57 |
SPN-8-K2 |
Torx key |
|
PRO-415-1 |
Spray gun repair kit (includes items marked *) |
|
GTI-428-K5 |
Seal and pin kit (items 20,22 & 24) kit of 5 |
|
| |
| |
| |
