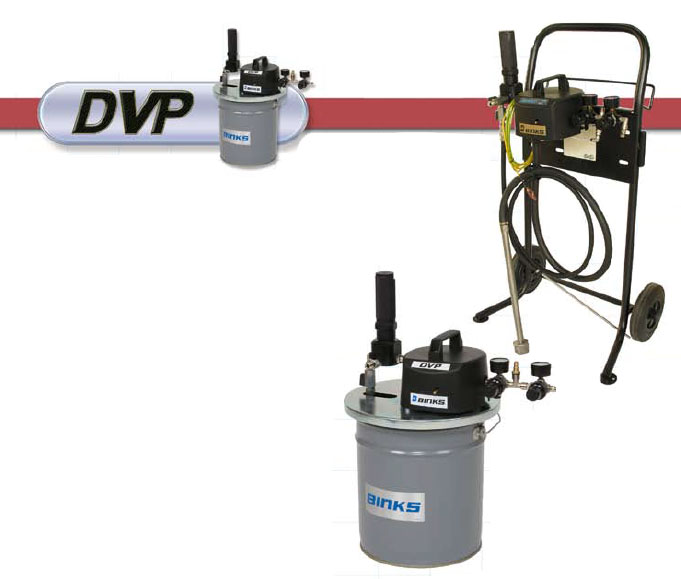

BINKS DVP PODWÓJNA POMPA MEMBRANOWA |
| |
 |
| |
| BINKS DVP PODWÓJNA POMPA MEMBRANOWA |
|
- do montażu na pokrywie zbiornika lub na ścianie.
- szybkie tłoczenie do 8.5 litrów na minutę.
- równy przepływ materiału do 60 cykli / minutę.
- oszczędne zużycie powietrza przy ciśnieniu do 7 bar (100psi).
- prosta konstrukcja umożliwia szybkie mycie i zmianę materiału. |
| |
| Specyfikacja |
| |
| Przełożenie |
1:1 |
| Regulowane ciśnienie powietrza |
7 bar |
| Maks. lepkość lakieru (ford 4) |
60 sek. |
| Uniwersalne gwintowane złącze |
1/4” |
| Maks. temperatura |
90°C |
| Zalecana prędkość pracy |
60 cykli/min |
| Maks. ciśnienie cieczy |
7 bar |
| Maks. przepływ cieczy |
8.5 l/min |
| Uniwersalne złącze gwintowane |
3/8” |
|
| |
| Nr części |
Opis |
| DVP-610 |
DVP-610 Kompaktowa membranowa pompa. Wyposażona w wieczko “Euro” do montażu wiaderka (Wiaderka nie ujęto) |
| DVP-630 |
DVP-630 Kompaktowa pompa z podwójną membraną do montażu na ścianie. Wyposażona we wspornik
zamontowany na ścianie i lancę ssącą |
H-7501
PA-HC-4527 |
Czerwony gumowy przewód powietrzny z otworem 8mm (5/16”)
Złączka żeńska ¼” BSP (otwór przewodu 8mm (5/16”)) |
H-7502
PA-HC-4528 |
Czerwony gumowy przewód powietrzny o otworze 9,5mm (3/8”)
Złączka żeńska ¼” BSP (9,5mm (3/8”) otwór przewodu) |
H-7503
PA-HC-4543 |
Czarny gumowy przewód do lakieru o otworze 6mm (1/4”)
Złączka żeńska 3/8” BSP (6mm (1/4”) otwór przewodu) |
H-7504
PA-HC-4548 |
Czarny gumowy przewód do lakieru o otworze 9,5mm (3/8”)
Złączka żeńska 3/8” BSP (9,5mm (3/8”) otwór przewodu) |
|
| |
| Zestawy pistoletów lakierniczych do użytku z pompą DVP |
| |
| Nr części |
Opis |
| GTIPPRO-**-*** |
GTIPPRO-**-*** Pistolet ciśnieniowy albo z głowicą H1, T1, T2, T3 albo T4 i dyszą o rozmiarze albo 085, 10, 12, 14, 16, 18 albo 20. |
| PROPL -**-*** |
PROPL -**-*** GTi Pro LITE Pistolet ciśnieniowy albo z głowicą TE10, TE20, TE30 albo TE40 i dyszą o rozmiarach 085, 10, 12 albo 14. |
| JGAPPRO-**-*** |
Pistolet ciśnieniowy albo z głowicą C1, C2 albo C3 dyszą o rozmiarach albo 085 12, 14, 16 albo 18. |
|
| Zestaw zawiera pistolet lakierniczy (kubek ssący z filtrem w razie potrzeby), Klucz typu Torx, wyciorek i klucz ** = Głowica / *** = Dysza |
| |
| Zestawy naprawcze |
| |
| Nr części |
Nr ref. |
Opis |
| DVP-114 |
A |
Zestaw 6 uszczelek |
| KK-4630 |
B |
Zestaw obejmujący membranę i kołek |
| KK-4631 |
C |
Zestaw standardowych zaworów cieczy |
| KK-4633 |
E |
Zestaw przełączników kierunku |
| KK-4634 |
F |
Rozdzielacz pneumatyczny |
|
| |
| Części |
| |
| Zestawy serwisowe |
| Nr ref. |
Opis |
Nr części |
| A |
Zestaw 6 uszczelek |
DVP-114 |
| B |
Zestaw obejmujący membranę i kołek |
KK-4630 |
| C |
Zestaw standardowych zaworów cieczy |
KK-4631 |
| E |
Zestaw przełączników kierunku |
KK-4633 |
| F |
Rozdzielacz pneumatyczny |
KK-4634 |
|
| |
 |
| |

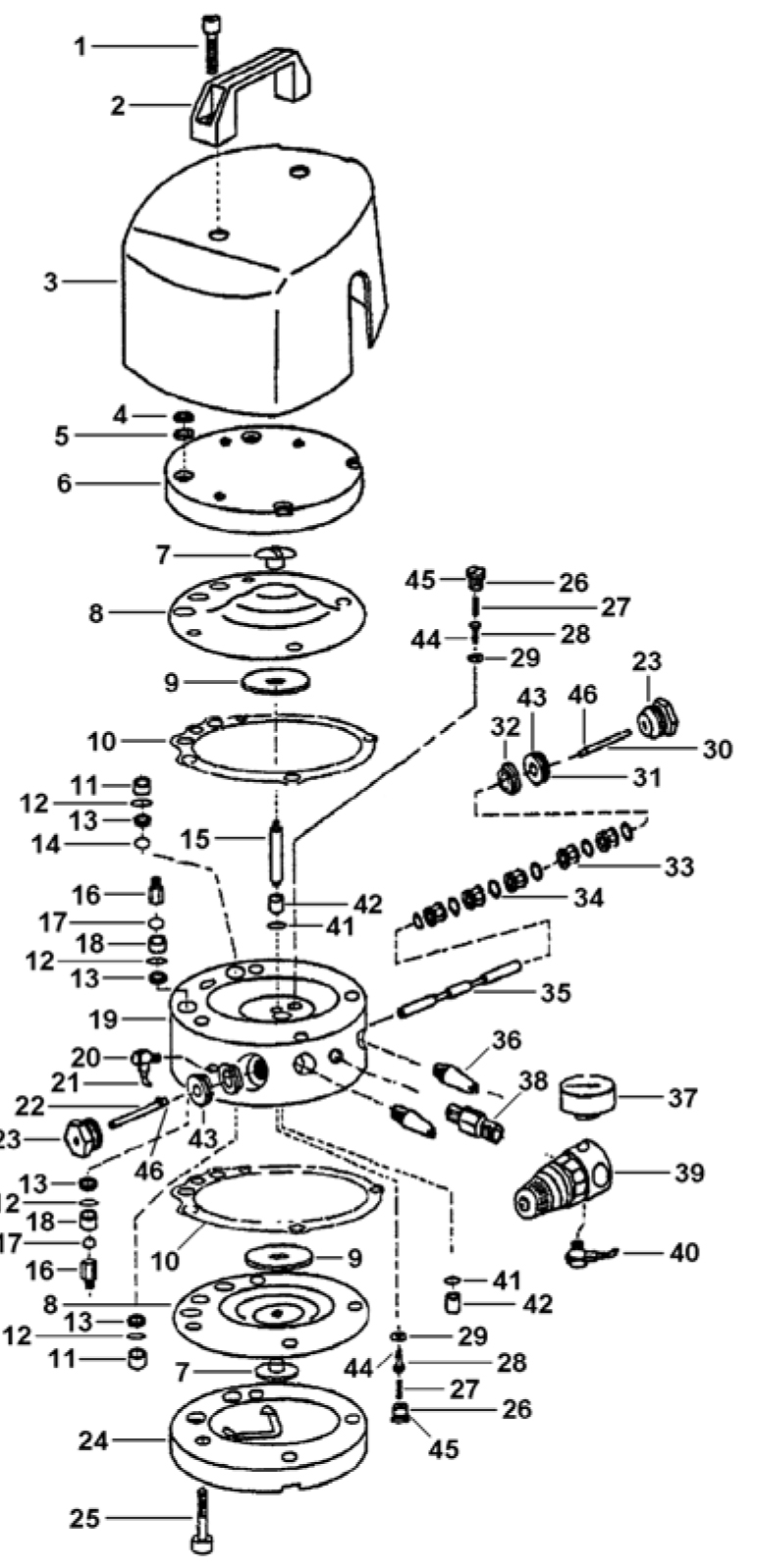

| Nr ref |
Opis |
Nr części |
| 1 |
Śruba z łbem sześciokątnym |
SSF-3153-ZN |
| 2 |
Uchwyt |
SSH-460 |
| 3 |
Pokrywa |
DVP-22 |
| 4 |
Nakrętka |
SSF8151 |
| 5 |
Sprężyna tarczowa |
ZZ-1660D |
| 6 |
Płyta górna |
DVP-131 |
| 7 |
Nakrętka ustalająca |
B |
| 8 |
Membrana |
B |
| 9 |
Płyta dociskowa |
B |
| 10 |
Uszczelka |
ABCDE |
| 11 |
Tuleja |
CD |
| 12 |
O Ring |
CD |
| 13 |
Gniazdo zaworu ze stali nierdzewnej |
CD |
| 14 |
Kula PTFEowa 16mm |
C |
| - |
Kula poliuretanowa 16mm |
D |
| 15 |
Kołek |
B |
| 16 |
Kołek |
DVP-75 |
| 17 |
Kula PTFEowa 14mm |
C |
| - |
Kula poliuretanowa 14mm |
D |
| 18 |
Tuleja |
CD |
| 19 |
Korpus |
DVP-83 |
| 20 |
Kolano obrotowe |
SSP-6462 |
| 21 |
Rurka nylonowa |
ESTA-433-1 |
| 22 |
Trzpień ręcznego restartu |
F |
| Nr ref |
Opis |
Nr części |
| 23 |
Nakrętka rozdzielacza |
F |
| 24 |
Płyta dolna |
DVP-130 |
| 25 |
Śruba z łbem sześciokątnym |
SSF-3152 |
| 26 |
Nakrętka ustalająca |
E |
| 27 |
Sprężyna |
E |
| 28 |
Zawór zmiany kierunku przepływu |
E |
| 29 |
Gniazdo zaworu |
E |
| 30 |
Trzpień ręcznego restartu |
F |
| 31 |
Tłok zaworu powietrznego |
F |
| 32 |
Nakrętka tulei |
F |
| 33 |
Cylinder |
F |
| 34 |
O Ring |
F |
| 35 |
Zawór suwakowy |
F |
| 36 |
Tłumik powietrza |
DVP-17 |
| 37 |
Manometr |
DVP-31 |
| 38 |
Podwójna złączka |
DVP-20 |
| 39 |
Regulator powietrza |
DVP-30 |
| 40 |
Kolanko obrotowe |
DVP-35 |
| 41 |
O ring |
B |
| 42 |
Tuleja |
B |
| 43 |
Pierścień uszczelniający |
F |
| 44 |
Pierścień uszczelniający |
E |
| 45 |
O ring |
E |
| 46 |
Pierścień sprężynujący zabezpieczający |
F |
|
| |
| |
| |
